主动带纤绕圈机
型号 : GQ-RQ21A
产品详情

一、行业应用点

    1、主要适用于光纤行业的PLC光分路器、MPO线、FA光纤阵列等自动绕圈下料;

     2、本设备可适用于多种规格的光纤,主要以4芯、8芯及12芯带状光纤为主,也可兼用于裸纤中的250um、400um及900um几种规格,但各种规格的绕行线速度不一样;

     3、提高效率,节省人工,工人不分生熟手。

  二、功能参数及特点

1、可适用于多种规格的光纤;

2、可在人机界面上设定长度,设备任意定长切断;

3、本设备生产过程中将光纤规格对应不同的线速度,则光纤无拉伤、划伤问题

4、“傻瓜”机式操机,新手几分钟内学会并批量生产

5、绕圈圈径:φ68mm~φ70mm(标准),特殊要求需定制,每个直径对应一卷轮

6、下料及绕圈精度 :2米内±5‰,超过2米以上则为±3‰;

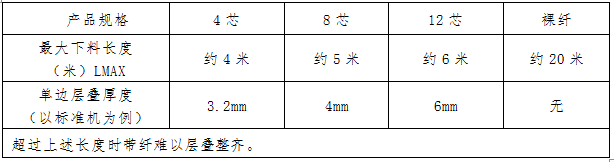

7、下料长度(以标准机圈径为例):不能超过下表的最大长度,(如有特殊要求请提前说明进行定制);

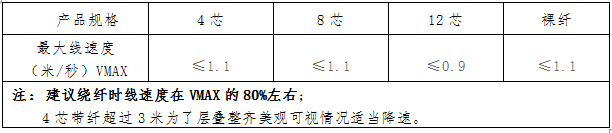

         8每种规格光纤最大线速度( 不能超出,否则纤损)

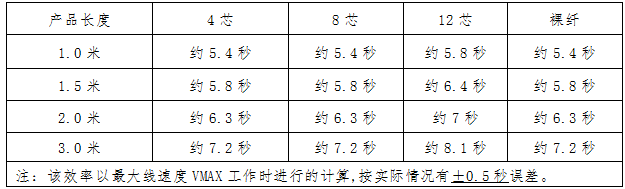

        9效率:视光纤长度、种类;

     (见下表,只能说明设备自身的效率,最终效率取决于人工扎纤的速度)



10、电源:220V/50HZ

11、压缩空气源:0.5MPa~0.6MPa。

12、体积:约840x500x920(不含放线架),重量:约60公斤。

13、放线架适用规格:A、带纤桶尺寸:外径265mm,轴芯内孔25mm,长度225mm,

B、单芯裸纤桶:外径235mm,轴芯内孔25mm,长度105mm。

(对于大型带纤桶需要定制:如外径405mm,内孔25mm,长度370mm,建议采用高配版设备GQ-RQ22A))

14、主动式放线:放线装置为电动放纤配合同步“舞蹈轮”。
